喷雾性能综合试验台能完成《喷雾机喷头试验方法（GB/T 20183.1-2006）》所规定的主要综合试验内容，在满足功能齐全、手段完善、测试精确、自动化程度高的基础上，力求结构精巧、简单，达到经济实用。

台架尺寸（长×宽×高）

3600×2130×2200 mm

液体体积测量精度

±2 ml

角度的测量精度

±1°

单次试验时间

设定范围30～60s，精度： ±1s

喷头zui大喷量

0～4L/min

系统zui大可测量压力

0～1.0MPa

系统zui大可测量流量

0～100L/min

水泵调速范围

0～ 740 r/min

集雾槽间距

500.5mm

喷杆架上下调节距离

300 ～ 800 mm

1

主体框架及试管框架（铝合金）

自制

铝合金支架：底架、集液槽支架、喷杆支架、摄像机支架、试管支架、超声波传感器支架等；外形尺寸：3600X2130X2220

1套

2

集液槽（铝合金）

自制

槽宽50，高100，长1600；集液槽形位公差按国家标准《液力喷雾机实验方法》中规定。

1套

3

喷雾架及摄像机架

自制

链轮升降机构，上下调整范围500（包括5个进口喷头、不锈钢摄象机箱等），整个架体可向前滑动，由导轨、滑块、电动推杆组成，方便装卸喷头

1套

4

摄像箱体

自制

四面用铝塑板，颜色采用不反光黑色

1套

5

灯架

自制

照明光源等

1套

6

试管翻转装置

自制

减速电机自动控制试管架翻转120度，可准确定位3个位置（接水位置、测量位置、倾倒位置）

1套

7

试管

自制

包括有机玻璃试管和安装架等

1套

8

水循环系统

自制

过滤器、调压阀、球阀、三通、弯头、不锈钢管、胶管、接头等

1套

9

水箱

自制

不锈钢水箱（1个）和回流接水槽（2个）

1套

10

雾滴直径测量架

自制

由铝型材支架、不锈钢材料和管路组成，喷头（1个）可以左右自动移动，上下手动调节，可自动测量喷头处压力与流量。控制部分包括D/A转换模块、PLC扩展模块、减速电机、行程开关、接触器、空气开关、压力变送器、流量变送器等。

1套

11

激光粒度仪

济南微纳

1-1000微米

一套

12

行程开关、接近开关

外购

超声波测量系统3个，试管架3个 ，喷杆架3个 ，雾滴架2个

11个

13

PLC控制器

松下

PLC带2通道高速脉冲计数功能（用于测两个转速）

1台

14

PLC控制器A/D、D/A接口

松下

压力和流量标准信号的采集

1台

15

PLC控制器数据转换电缆接口

松下

PLC与数据采集处理系统的通讯

1台

16

PLC控制柜器件

施耐德和松下等

含隔离变压器、直流开关电源、PLC输入端子板、PLC输出端子板、空气开关、接触器、热保护器、旋钮、按钮指示灯、线槽、电缆等

1套

17

综合操作柜柜体

自制

自制专用微机控制柜

1台

18

5.5KW变频电机

台达

960转

1台

19

5.5KW变频器

松下

驱动5.5kW电机

1台

20

液泵

苏州黑猫

压力2.5MPa；流量40升/分

1台

21

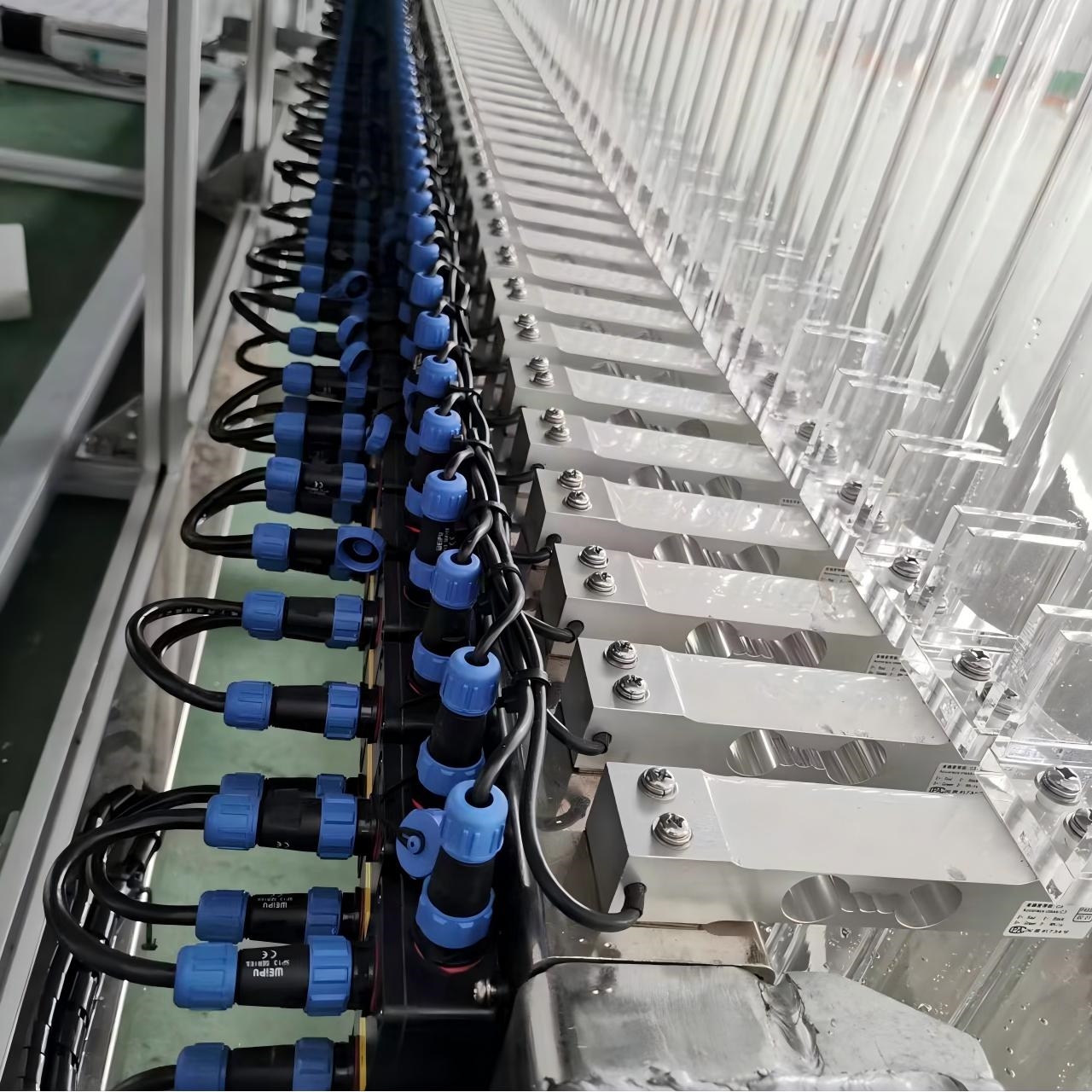

称重传感器

美国邦纳

量程：3Kg  精度：0.03%

60套

CAN总线数据采集节点

自制

包括单片机数据采集处理模块、安装盒、防水接头和CAN总线

60套

22

雾滴喷头水平移动电机

北京四通

含步进电机控制器

2套

23

试管架旋转减速电机和喷杆升降减速电机

上海司壮

90 W

2台

24

压力传感变送器

外购

量程：0-2.5MPa，精度：0.5%

4套

25

流量传感变送器

外购

精度：0.5%

3套

26

扭距传感变送器

北京中航

旋转动态CYB-80S

1套

27

数据采集器（计算机）

联想

1台

28

数据输出装置（打印机）

惠普

HP1008

1台

29

高速工业数码摄象机及镜头

德国

IMAGINGSOURCE

1套

30

电缆安装桥架

外购

1套

31

各种电缆

外购

1套

32

人工费

四人七天（含旅差费、住宿费、ji票）

33

运费

34

税费

13%增值税
